太阳能追踪支架

单轴太阳能追踪支架

Products

我们提供太阳能追踪支架的设计、定制、生产、运输等一条龙服务,以及太阳能电站的一站式采购,全方位满足客户需求。

檩条

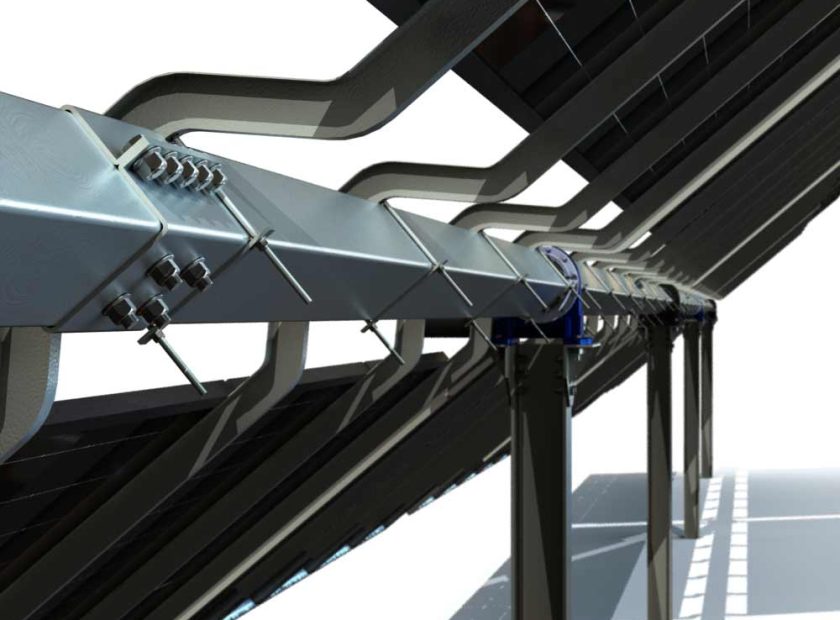

自平衡弓形檩条

purlins

宝孚单轴太阳能追踪支架应用独有的新设计-自平衡弓形檩条,来安装太阳能组件,这是宝孚单轴太阳能追踪支架与其他供应商的追踪支架最明显的区别。为什么要用弓形檩条?

普通平型檩条

普通平型檩条的重心位于主梁旋转轴心的上方,当主梁旋转到一定角度,檩条的重心将会偏离主梁的轴心,造成偏心力矩。因此,当驱动电机带动檩条和太阳能组件旋转的时候,它不仅仅要克服支撑轴自身的摩擦力,还需要克服由偏心力矩引起的扭力,这就不可避免地增加了驱动电机的功耗 。

自平衡弓形檩条

宝孚独有的弓形自平衡檩条使得檩条及其上的太阳能组件的整体重心与主梁的旋转轴心重合在一起,因此无论主梁如何旋转,总体的偏心力矩几乎总是为零。当驱动电机带动檩条和太阳能组件旋转的时候,仅仅需要克服支撑轴自身的摩擦力,因此有效地减少了驱动电机的功耗。

single aixs solar tracker/单轴太阳能追踪
优点

自平衡弓形檩条

purlins

减少了驱动电机的功耗,从而提高了系统的整体发电效率。

驱动电机的荷载平稳,延长了驱动电机的使用寿命。

普通檩条只在水平的时候才会有一个短暂的零偏心状态,而自平衡弓形檩条在任何时候任何角度都处于零偏心状态,因此减少了大风天气由偏心力矩引起的共振和秋千式摆动,抗风效果更好。

优点

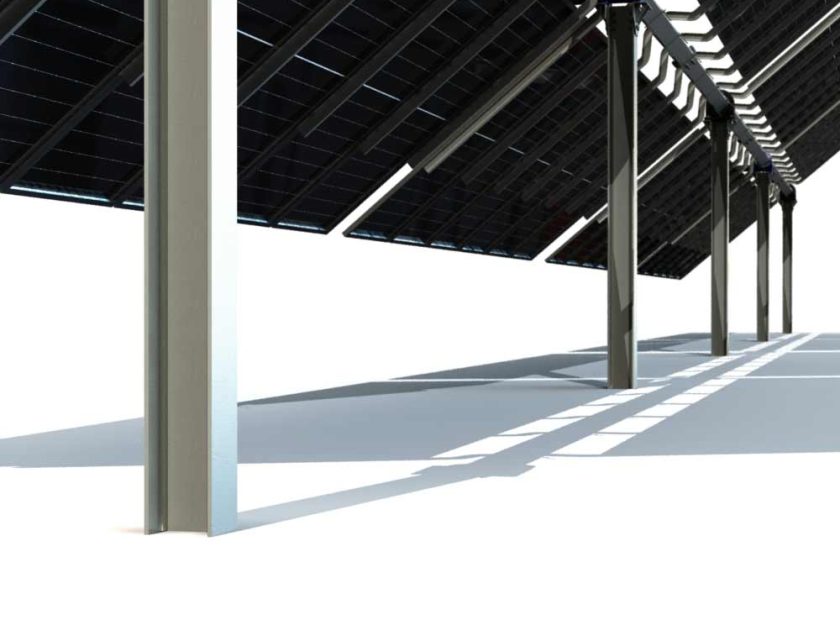

H型钢立柱

STRUT

宝孚单轴太阳能追踪支架采用Q345碳钢,H型钢作为支撑立柱,保证追踪支架在恶劣天气仍然坚固耐用。

single aixs solar tracker/单轴太阳能追踪
single aixs solar tracker/单轴太阳能追踪
太阳能板

安装双面太阳能板

panels

越来越多的太阳能电站选择使用双面太阳能板,它不仅仅可以利用照射到太阳能板正面的阳光发电,还可以利用地面反射到太阳能板背面的阳光发电。不像单面太阳能板那样,双面太阳能板的背面同样由透明玻璃制造,可以让反射阳光穿透玻璃而到达硅片来发电。这就要求太阳能追踪支架要尽量少地遮挡阳光,尤其是太阳能板的背面。宝孚的弓形檩条可以仅在边缘固定太阳能板,极大地增加了背面的反射面积。

回转

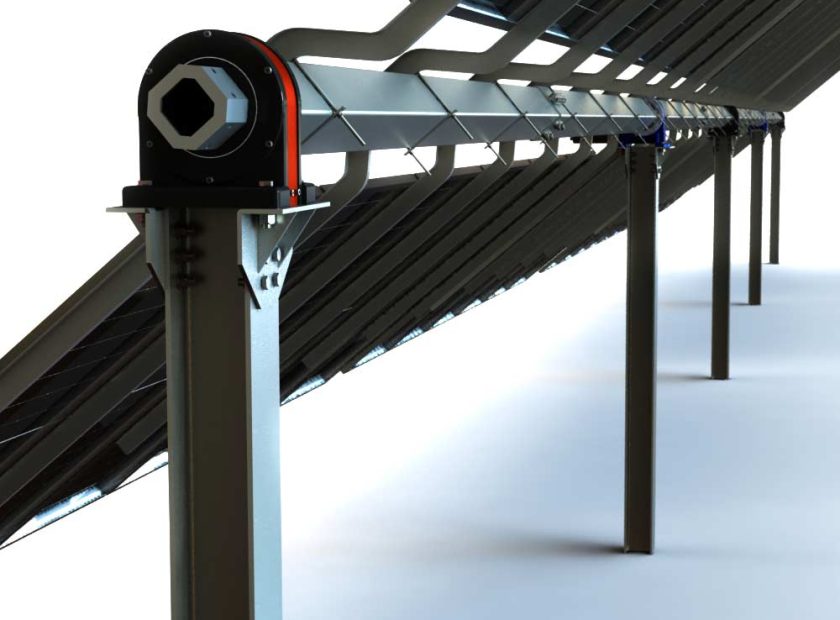

回转支撑

SLEWING DRIVE

太阳能追踪支架采用大负荷立式回转支撑,拥有较大径向荷载的同时,也有较大倾覆载荷,保证大风天气的正常运作。

single aixs solar tracker/单轴太阳能追踪
single aixs solar tracker/单轴太阳能追踪
轴承

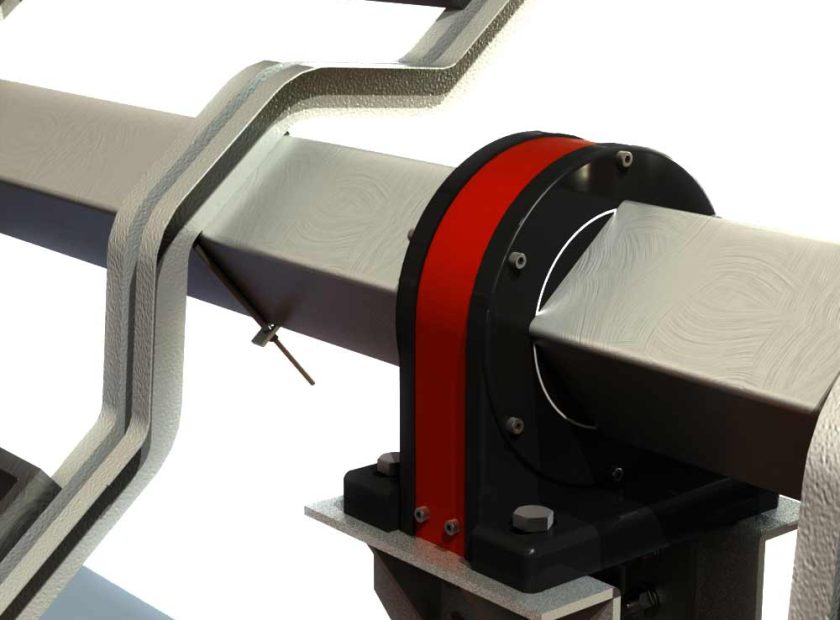

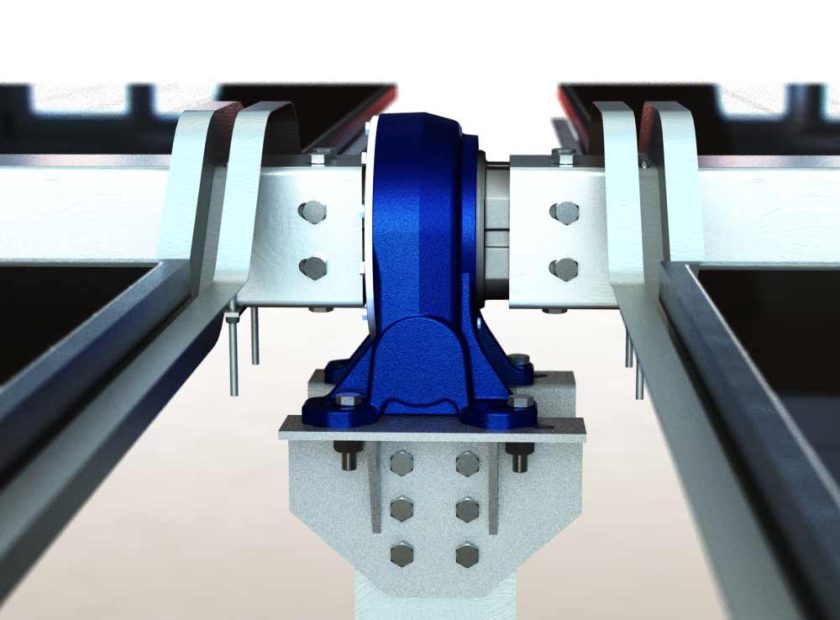

阻尼轴承

damping bearing

为了避免大风湍流引起的震动,宝孚太阳能追踪支架采用专利产品-阻尼轴承来应对震动。阻尼轴承整合了阻尼杆和承重轴承的优点,使得轴承不仅可以承担大的径向重量,而且可以提供反向阻尼来对抗大风引起的震动。

夹具

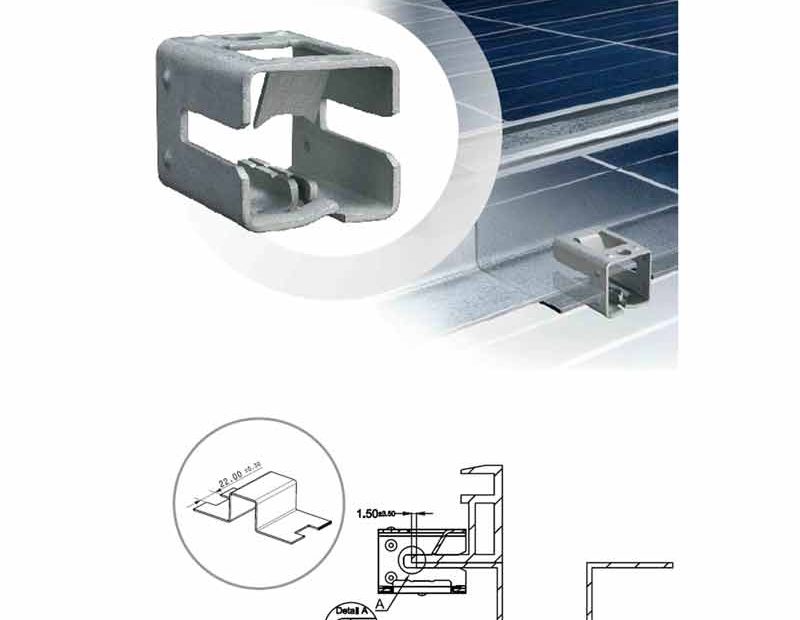

快速夹具

clip

太阳能板使用快速安装夹具固定于檩条上,无需额外的工具或螺栓,每块太阳能板用6个快速夹具固定,只需30秒即可安装好一块太阳能板,极大地节省了人工和安装时间。

参数表

项目
产品名称单轴太阳能追踪支架
品牌BOFU
产地中国
抗风17m/s
抗雪1.6KN/sqm
使用寿命>25年
特点自平衡檩条/阻尼轴承
驱动回转支撑
驱动电压24V
日耗电量≤0.3kwh
旋转角度±60°
通讯RS485
材质Q345/Q235
表面处理热镀锌
追踪方式天文算法+卫星定位
基础水泥基柱/螺旋基桩
